西门子进口变频调速三相异步电机独特的冷却系统

时间:2020-04-20 21:38:10

      Compact系列是西门子笼型变频调速三相异步电动机具有独特的冷却系统,双冷却回路,流线型风扇以及散热面积足够大的机座、端盖内外筋结构,充分体现了其**的散热能力和热交换能力。


双冷却回路

       如上图所示,电机有二条空气流动路径,内部循环气流回路和外部冷却气流路径,构成了Compact系列西门子电机独到的冷却方法。

       内部循环气流回路是将转子的热量通过内风扇实现与机座的热交换,以达到冷却转子的目的,同时也可以实现电机定子绕组前后端温度的均衡(如下图)。
      外部冷却气流路径是将电机定子通过热传导及内部循环气流回路的热交换带到机座表面的热量及时地通过外风扇(同轴:IC411;独立:IC416)产生的冷却空气流带走,以达到电机与周围环境的热交换,冷却电机。

冷却效果

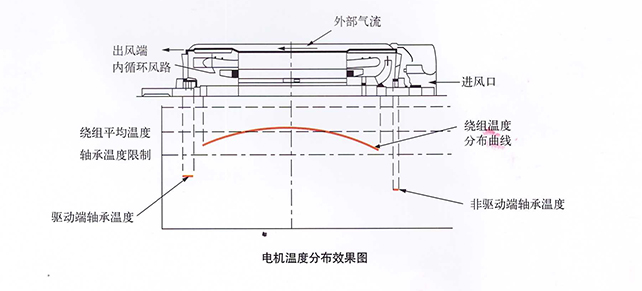

       通过上述独特的双回路冷却,如下图所示,电机定子绕组温度的分布达到了比较均衡的理想效果,有效地避免了局部过热现象。西门子电机轴承温度客观上也得到了切实的保证。


冷却风扇

       Compact系列是西门子笼型变频调速三相异步电动机的冷却风扇有二种,一种为自带风扇型,适用于1LA8和1LA4型电机;另一种为独立风机型,适用于1PQ8和1PQ4型。

其风扇的设计都是以zui小的损耗取得zui大的冷却效果为原则。采用流线型曲面设计结构,zui大限度地提高风扇通风效率,同时,也降低了通风噪音,为系列电机的低噪音作出了贡献。

自扇冷式

所有风扇根据电机的极数和旋转方向等要求选用不同的风扇类型(如下图)

2极高速电机:旋桨式(单向旋转)

4极及以上电机:径向离心式(双向旋转)   后倾离心式(单向旋转)
