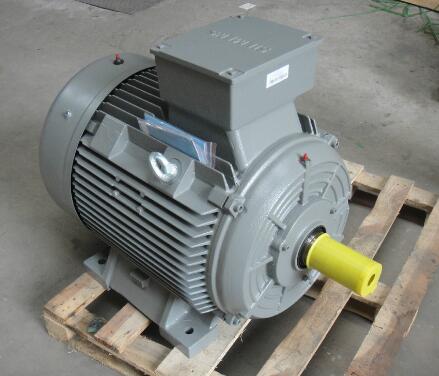

西门子电动机的结构是什么

18506839898

杭州创聚曼机电设备有限公司
电  话：0571-86161808
传  真：0571-86161758
联系人：施先生
E-mail：zhilishi@hzcjm.com
地  址：杭州市临平区星桥北路76号星创中心1-108厂房
网  站：http://www.hzcjm.com

时间:2022-01-22 13:58:39

1、定子铁心

作用：电机磁路的一局部，并在其上放置定子绕组。

结构：定子铁心普通由0.35~0.5毫米厚外表具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有平均散布的槽，用以嵌放定子绕组。

定子死心槽型有以下几种：

半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较艰难。普通用于小型低压电机中。

半启齿型槽：可嵌放成型绕组，普通用于大型、中型低压电机。所谓成型绕组即绕组可事前经过绝缘处置后再放入槽内。

启齿型槽：用以嵌放成型绕组，绝缘办法便当，主要用在高压电机中。

2、定子绕组

作用：是电动机的电路局部，通入三相交流电，产生旋转磁场。

结构：由三个在空间互隔120°电角度、队称排列的构造完整相同绕组衔接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电局部与死心间的牢靠绝缘以及绕组自身间的牢靠绝缘)。

(1)对地绝缘：定子绕组整体与定子死心间的绝缘。

(2)相间绝缘：各相定子绕组间的绝缘。

(3)匝间绝缘：每相定子绕组各线匝间的绝缘。

电动机接线盒内的接线：

电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规则上排三个接线桩自左至右排列的编号为1(U1)、2(V1)、3(W1)，下排三个接线桩自左至右排列的编号为6(W2)、4(U2)、5(V2)，.将三相绕组接成星形接法或三角形接法。凡制造和维修时均应按这个序号排列。

3、机座

作用：固定定子死心与前后端盖以支撑转子，并起防护、散热等作用。

结构：机座通常为铸铁件，大型异步电动机机座普通用钢板焊成，微型电动机的机座采用铸铝件。封锁式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。
